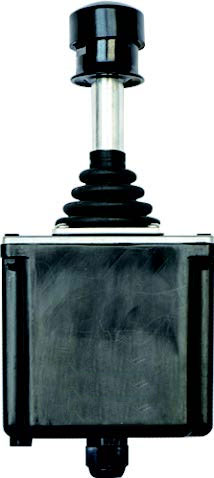

产品名称：握杆型单轴操作手柄
产品型号：HJ50系列
产品介绍：
•重载型工业电控手柄, 专门为工程机械行业设计使
用。
•长寿命电位器角位移检测方式。
•兼顾弹簧复位, 摩擦定位两种操作方式。
•中位可带上提机械锁。
•多种不同类型手柄上端供选择, 同时, 按钮数量和位置
也有不同配置形式。
•PWM 输出直接驱动比例电磁阀。并且根据不同比例
电磁阀设置起动电流, 最大电流及 PWM 频率。
•可选 CAN 总线输出。
包装方式：
电气参数
电位器型
电源电压：<36Vdc
总电阻值：200Ω, 1KΩ
电位器加载最大电压：32Vdc
电位器允许最大功耗：2W (200Ω), 0.5W(1KΩ)
CAN总线型
电源电压：9~36Vdc
CAN版本：CAN2.0B
协议：J939
接线端口：6芯插座（Deutsch）
数字比例放大驱动
电源电压：9~36Vdc
输出驱动两路：PWM 最大电流 3A
PWM频率：100Hz~1000Hz
最小电流：0~0.4A
最大电流：0.4~3A
环境参数
工作温度： -30℃~+70℃
储存温度： -40℃~+85℃
防护等级：IP65 (安装面板以上)
机械参数
摇动角度： ±30°
操作方式：弹簧自动复位, 摩擦定位
启动力：5N(弹簧复位)
最大操作力：11N(弹簧复位)
限位力：＞300N
使用寿命：100万次
重量：约470g (无上端)
